ALDL-USB-johto

[lspeed]

Ostin joskus vuosia sitten tällaisen itse tehdyn ALDL- kaapelin.  Tietääkö/muistaako kukaan mihin napoihin nuo johdot liitetään?  Näitä on varmaan tehty useampiakin.

[Mr]

http://winaldl.joby.se/aldlcable.htm



Tuolta ainakin selviää mihin kytketään autoon. Raota boxin kantta sen verran, että näet mitkä johdot mihinkin...

[lspeed]

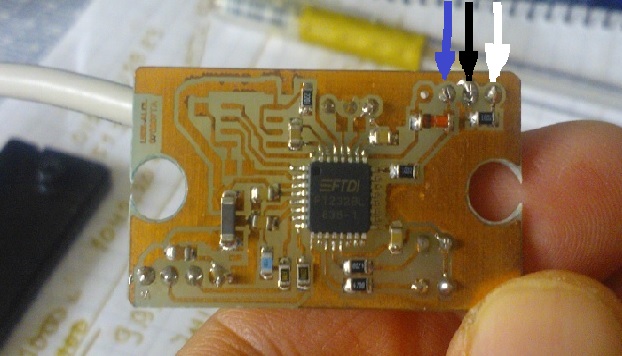

boxin sisällä on tällainen piirikortti. Merkkasin kuvaan mihin kohti nuo kolme johtoa on kytketty.

Musta on varmaankin maa (A), mutta miten sitten on valkoinen ja sininen?

[Mr]

Omani ei oo samanlainen... Ne on olleet muutaman kerran ristissä nuo piuhat, ei ole vahinkoa tapahtunut. Ihmettelin kun ei saa yhteyttä

En tietysti neuvo kokeilemaan, mutta minulla ei ole mitään siinä hajonnut...

[TransNAM]

Musta näkyis olevan maa (A), ja sininen data (E tai M). Jotkut boxit vaatii vastuksen B-nastan ja maan (A) välille mennäkseen dataa antavaan tilaan. Vastus näyttäis olevan valkoisen ja maan välillä. Kokeile ensin ilman valkoista. Virta tulee ilmeisesti USB-n kautta.

http://www.gmtips.com/3rd-degree/dox/tips/ecm/aldl.gif



Datanasta riippuu kone- ja vuosimallista. Selviää kokeilemalla tai googlettamalla.

Perinteiset vilkkukoodit saa A ja B johdolla yhdistämällä.
