bensapumpun rele?

[Ilku]

Tilasin uuden bensapumpun releen autooni. Alkuperäinen varaosanumero on 10094701.



Kysymys kuuluu, että mikä noista kolmesta releestä nyt sitten on tuo bensapumpun rele siinä kuskin puolella tulipellissä?

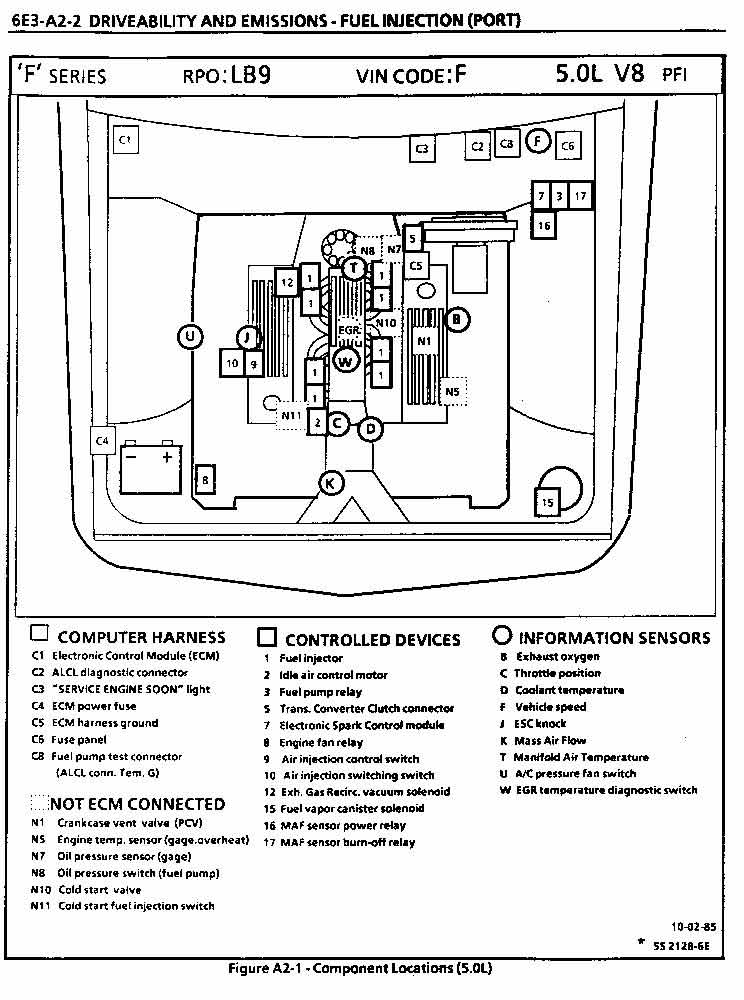

Alla kuva, jonka sain Hannulta. Kuvan mukaan bensapumpun rele olisi tuo keskimmäinen, mutta mulla lukee siinä keskimmäisessä releessä MAF POWER ja releen sarjanro on 10067925. Kyseisen releen molemmilla puolilla on taas samanlaiset releet joilla on sama sarjanro: 140xxxxx.



Mikä mättää?

86-165v8tpi-1_.jpg_thumb

[F350]

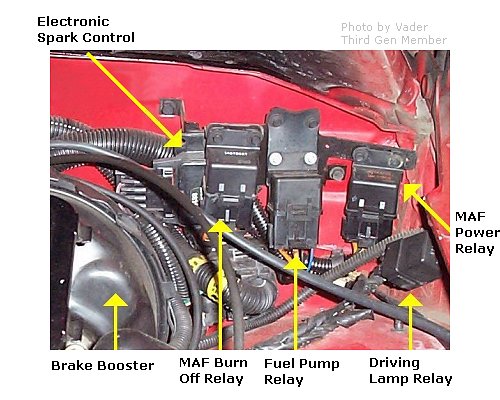

tässä yks kuva aiheesta:



[Ilku]

Näyttäisi tuossa kuvassa olevan taas aivan erilailla releet...



Onko vm. -87 releet eripäin? Mulla nimittäin tuo oikeanpuoleisin rele on keskellä ja sekoittaa mun ajatukset!



Mihinkähän tuon releen nyt sitten pitää heittää?



Voisiko joku, jolla on -87 Firebird tarkistaa autostaan noiden releiden sijainnin. Olisin kiitollinen!

[Xamaro]

Voi kai ne releet olla missä järjestyksessä vaan, varsinkin jos joku on niihin joskus koskenut. Mutta auttaisiko nämä johtojen värit yhtään (järjestys voi tuossa alla olla miten sattuu):



MAF burnoff:

tummansininen

musta

2 x oranssi



MAF power:

punainen

tummansininen

musta valkoisella raidalla

oranssi

vaaleanruskea valkoisella raidalla



Fuel pump:

musta valkoisella raidalla

oranssi

tummanvihreä valkoisella raidalla

harmaa tai vaaleanruskea valkoisella raidalla

(+ mahdollisesti punainen testijohto)



(Painless Wiringin asennusohjeesta luntattu)



Tuosta näyttäis äkkiseltään, että pumpun rele on ainoa, johon tulee tummanvihreä valkoisella raidalla varustettu johto.





[Ilku]

Aika jännä juttu, koska tiedän, että kukaan ei ole koskaan noihin releisiin sattunut...



Tämähän auttoi älyttömästi. Kiitos tästä!

[hannux]

Joo, kytkäreistä on hyötyä!

http://92b4crs.tripod.com/86wiring/86wiringindex.html

http://92b4crs.tripod.com/86wiring/dia-pics/22-2.jpg

Nytkun vähän kaivoi, löytyi tietoa. Eihän se varmaa oo, miten ne releet on loppujenlopuksi sijoitettu.
