Alipaineella ohjattu puhallussuunnan säätö

[Kimi]

Kyseessä on -83 Camaro  josta on riisuttu aika paljon (mm AC) vuosien mittaan.



Yritän nyt selvittää miten alipaineella ohjattu tuuletuksen/lämmityksen puhallussuunnan säätö toimii.

Tai itse asiassa toiminta on selvä mutta mistä tulee se ailipaine? Konehuoneen puolelta ei tule yhtään alipaineletkua auton sisälle. Joillakin on jonkinlainen alipainepönttö etulokarin sisällä, mulla ei. Onko alipaine alunperin otettu imusarjasta? Vai onko peräti ollut joku alipainepumppu?



Osaako joku neuvoa mikä niistä letkuissta on se joka "tuo" sen alipaineen siihen säätimeen keskikonsolissa? Letkut häviävät niin näppärästi kojelauden sisuksiin että kaikki pitäisi purkaa jotta niitä voisi seurata.



Korjausoppaat eivät näytä tuntevan tuota laitetta ollenkaan.



Olisi ihan kiva saada tuo säätö toimimaan, onneksi lämpötilan säätö on sentään vaijerilla.

[mikke]

imusarjasta tuo alipaine on otettu ja muovipallon kautta johdettu käyttöön sitä tarvitseville laitteille. se et mistä tulee lämppärille en tiedä.

[BadassZ28]

Mulla on tää sama homma kesken kans. Itte asias rapsin ne kaikki alipaineletkut viime keväänä pois ja huomasin vasta ny kasailessani autoa että krpl nyt tuli purkailtua liikaa. Tän kaavion avulla ( http://koti.mbnet.fi/maaku80/Camaro/vacuum.jpg ) koitin kasailla letkut taas oikeisiin osotteisiin. Se alipaineen "tuova" letku on mulla ny viä sillai irtonaisena että pitäs koittaa ny jostain haarottaa siihen alipaine niin näkis että toimiiko ne säätimet. Ainaki sormella painellessa niitä pömpeleitä tuntuivat kalvot olevan ehjän tuntuisia. Se alipainepönttö mulla taitaa olla jossain tallin nurkas vielä irtonaisena, pitää koittaa ruuvailla se paikalleen. Tuon kaavion mukaan sen sisällä pitäs olla kaiketi takaiskuventtiili mikäli oikein jummarsin. Muistaakseni tuliseinässä on siinä kohtaa jonkin sortin pieni putki viety läpi samassa rytäkässä, josta tulee lämppärin puhaltimen sähköpiuhavyyhti.

[Kimi]

Tuo kaavio on hyvä!

Täytyy jostain yrittää hankkia tuo alipainepönttö, kaavion mukaan tuo takaiskuventtiili on pöntön sisällä. Tarkoitukseenhan käy vaikka jarrutehostimelle tarkoitettu alipainesäiliö ja sitten se yhdistetään siihen violettiin letkuun.

Jos  jollakin on ylimääräinen alipainepönttö tallin nurkissa pyörimässä, voisin ostaa pois.

[BadassZ28]

Löysin sen säiliön tallista. Mutta ihmetyttää että miten se tulisi laittaa kiinni kun ei siinä ole kuin yksi lähtö Tuota kaaviota kun katsoo niin siitä saa sen käsityksen että pitäis olla tulo ja lähtö tuos purkis. Tulopuolella on se takaiskuventtiili. Purkissa on varaosanumero 14056624 ja kyllä tuo ainaki rockauton listojen mukaan ilmastoinnin/lämppärin alipainepurkki pitäs olla. Googlettamalla tuota varaosanumeroa löysin jonku linkin jonka mukaan tuota samaa purkkia on ollut jossain oldsissa vakionopeudensäätimen alipainepurkkina. Munkin autossa on ollut alunperin cruise, joten olisko tuo sitte ollu sen purnukka. Täs pari kuvaa siitä pöntöstä:



http://koti.mbnet.fi/maaku80/Camaro/27032008/1.jpg



http://koti.mbnet.fi/maaku80/Camaro/27032008/2.jpg

[mkos]

Mulla tuo pönttö on kiinni ainoastaan vakkarissa.



Sisälle tulee alipaine edesta katsoen imusarjan vasemmalta puolelta.



[KKOSKINEN]

Ellen nyt väärin muista, niin -82:ssa on vain sellainen pieni lieriömäinen varaaja tulipellissä kuskinpuolella. Voi olla 83:ssa myös, eikä tota palloa lainkaan. Huomenna tarkistelen asian ja korjaan jos muisti petti.

[mopo-ukko]

.

Ellen nyt väärin muista, niin -82:ssa on vain sellainen pieni lieriömäinen varaaja tulipellissä kuskinpuolella. Voi olla 83:ssa myös, eikä tota palloa lainkaan. Huomenna tarkistelen asian ja korjaan jos muisti petti.



On -82:ssa lieriö varaaja tulipellissä ja pallero varaaja cruisen jatkona ja lisäksi löytyi apparin puolelta kojelaudan alta yksi varaaja lisää,johon päättyy alipaine letku.Ei vaan tullut katsotuksi mistä pöntöstä tulee läppien tarvitsema alipaine

[Kimi]

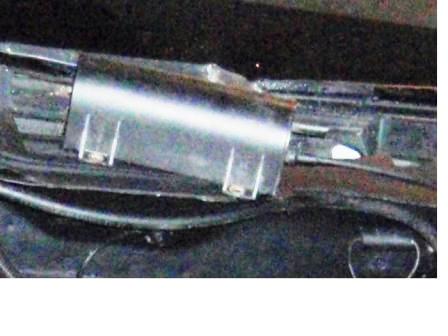

Tulipellissä kuskin puolella jarrutehostimen kohdalla on sellainen noin 20 cm pitkä musta pätkä jossa on katkaistu letkunpätkä. Purkista menee vaijerinkuoren näköinen pätkä auton sisälle. Eli se ei välttämättä ole vaijeri vaan näillä näkymin alipaineletku/putki!

Tuossa kuvassa se on irroitettuna ja siirretty sivuun.

Onko tämä mahdollisesti se alipainepurkki?





[mopo-ukko]

Mulla se on musta muovinen,siinä jarrutehostimen kohdalla,mutta nyt ei valitettavasti ole auto paikalla,että voisi tarkistaa.
