LS Flex fuel

[JoukoY]

Nyt kun on vielä muistissa jotain asiasta niin laitan tähän talteen, mitä tarvitaan kun LS-koneesta tekee flex fuelin.

Ensimmäisillä LS1 boxeilla ei tiettävästi toimi (-98 ?)



Flex fuel anturi, esim:

https://www.finjector.com/etanolipitoisuusanturit-196

Samalla kun tilaa sensorin, kannattaa tilata myös sopiva sähköliitin ja pikaliittimet bensaputkelle.

Sensori liitetään johonkin kohtaan bensalinjaa, meno tai paluupuolelle. Ainakin omassa autossani sopi paremmin menopuolelle.

(Ei kuulemma ahdista bensan virtausta, ainakaan alle 1000hp laitteissa)

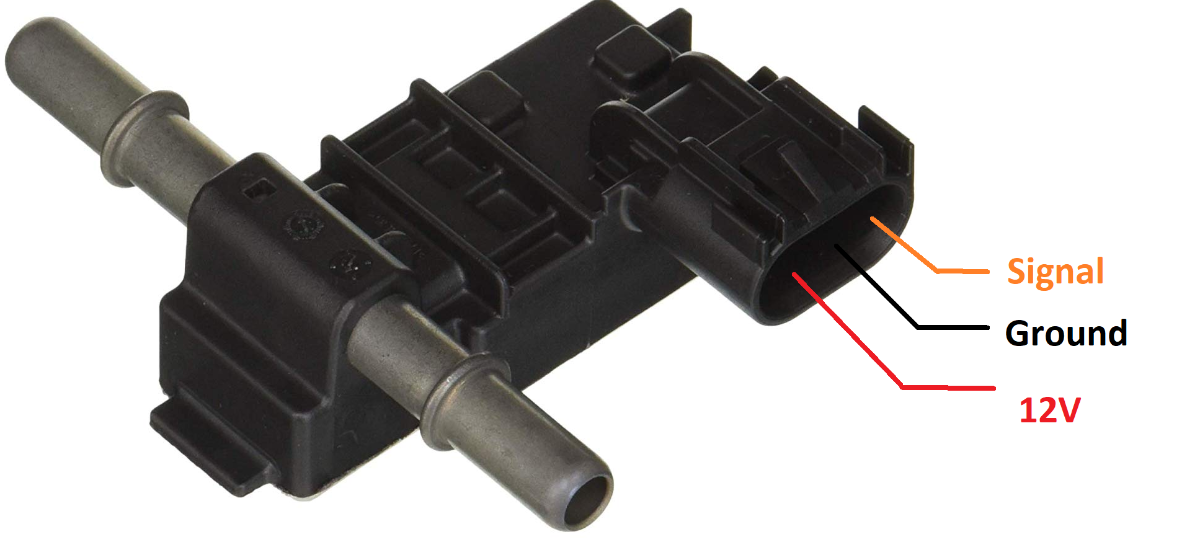

Kytkentä.

signaalijohto PCM:n BLUE-liittimen nastaan 56

+12v ja gnd sopivasta paikasta...



OS pitää olla sellainen mistä löytyy flex fuel tuki. Flashaa tarvittaessa sopiva OS.

1MB/P59 boxissa ainakin 12587603, siihen löytyy muutenkin eniten tietoa netistä

LS1/P01/512kb boxissa ainakin 12216125

Asetukset:



Vaihtoehto 1: Aloita säätöjen tekeminen BIN-tiedostosta, mikä on lähtöisin flexfuel-autosta.



Vaihtoehto 2:

https://universalpatcher.net/fill-values-to-flexfuel-tables/



Flexfuel tiedostoja:

P01/512kb:

http://www.gearhead-efi.com/Fuel-Injection/attachment.php?attachmentid=12987&d=1528171475

P59/1MB

http://www.gearhead-efi.com/Fuel-Injection/attachment.php?attachmentid=4087&d=1361631331



Muistaakseni vaatii kirjautumisen, mutta on ilmainen.





Muokattu: 29. Kesäkuuta, 2021, käyttäjä: JoukoY

[JoukoY]

Logging

Pcmhammer -ohjelman mukanat tulee myös Pcmlogger.

Versiossa 15, muokkaa tiedostoa: "Parameters.Standard.xml"

Lisää (vaikka alkuun) parametrit:

    <Parameter
        id="139C"
        name="Ethanol Hz"
        description=""
        byteCount="01"
        bitMapped="False">
        <Conversion units="Hz" expression="x" format="0.00" />
    </Parameter>
    <Parameter
        id="12F3"
        name="Ethanol %"
        description=""
        byteCount="01"
        bitMapped="False">
        <Conversion units="%" expression="x/2.5" format="0.00" />
    </Parameter>



"Ethanol Hz" pitäisi kertoa etanolipititoisuus riippumatta siitä onko flexfuel aktivoitu.

50Hz = 0%

150Hz = 100%

"Ethanol %" kertoo saman suoraan prosentteina.

Jos flexfuel ei ole aktiovitu, % näyttää koko ajan nollaa.



Muokattu: 28. Toukokuuta, 2021, käyttäjä: JoukoY

[JoukoY]

Yksi aika oleellinen taulu puuttui (Stoichiometric_Fuel_Air*1mb), lisäsin ohjeeseen.

Ja uusimmassa UniversalPatcher paketissa tulee valmis pätsi mukana millä nuo taulut voi täytellä.



Pätsiä on testattu vasta tosi vähän, viimeisen taulun osalta ei ollenkaan joten omalla vastuulla - vaikka niinhän nämä on muutenkin.

[TransNAM]

Pitkästäaikaa...

Osallistun aiheeseen omien kokemusten osalta ('98 LS1, P01, 12216125 (5,3 Tahoe)). Segment-swapia en voinut itse käyttää koska vaihdoin samalla boxin erilaiseen.

Muutokset tein HP-Tunersilla.



-Paluulinjattomassa (mm. alkupään LS1) sekoaa anturi kuumalla koneella käynnistäessä. Ilmeisesti seisovan polttoaineen koostumus ja lämpötila muuttuu putkessa ja paluulinjattomana kestää käynnistyksen jälkeen n. minuutin että tavara vaihtuu putkessa ja seos on taas kohdallaan. Paluulinja poistanee ongelman (suunnitteilla...)

-Tahoen softan muokkaamisen aloitin muuttamalla laatikon, saastevehkeet, suuttimet, moottorin koon yms. kohdilleen ja kopioin PERUSkartat sopivilta osin vanhasta softasta.

-"Ethanol"-karttoihin (bensa ja sytkä) ei kannata koskea, ellei tiedä mitä tekee, koska ne on tehdas jo hieronut kohdilleen.

-Kannattaa kopioida myös laatikon, bensamittarin yms. kartat.

-Bensamittarin karttoja joutuu jumppaamaan vaihtaessa 97-98 LS1 boxista >P01. P59 ei bensamittari toimi 4gen f-bodyssa ollenkaan ilman lisäpalikoita - boxista puuttuu mittarin lähtö.



-Huom. Suurimmassa osassa P01-softista ei flexfuel toimi vaikka softassa näkyisikin. Varmimmin toimii niissä missä on alunperinkin käytössä.

Lisäksi huomioitava että softasta löytyy sopiva vaihteisto tai saa swapattua. F-bodyn tapauksessa 12216125 toimii kaikki.



Yli vuoden kokemusten perusteella toimii flexfuel tosi hyvin ja kone toimii muutenkin paljon paremmin verrattuna kotikutoiseen E85-muutokseen.

Normiajossa ei huomaa mitään eroa onko tankissa bensaa, E85 tai sekaisin. Paitsi lämpimän koneen käynnistyksessä...

Muokattu: 29. Kesäkuuta, 2021, käyttäjä: TransNAM
