Sub framet

[rstuning]

Minkäs kokoisista materiaaleista porukka onm itte nois SFC:ta tehny?



Näin jossain aikasemmin jonkun (olikohan jukka???) mainitsevan että

tehny kahteen eri autoon ja eri kokoisista putkista...



Entäs minkähän kokoista putkea tehdastekoisissa on halkaisija/seinämävahvuus?



Edit: Pitääköhän tämä pituus paikkansa, eli riittääkö 135cm pätkä per puoli?

http://pontiac.atjw.net/sfc/appari_sfc.jpg

[Guest Jukka]

Minkäs kokoisista materiaaleista porukka onm itte nois SFC:ta tehny?



Näin jossain aikasemmin jonkun (olikohan jukka???) mainitsevan että

tehny kahteen eri autoon ja eri kokoisista putkista...



Entäs minkähän kokoista putkea tehdastekoisissa on halkaisija/seinämävahvuus?



Edit: Pitääköhän tämä pituus paikkansa, eli riittääkö 135cm pätkä per puoli?

http://pontiac.atjw.net/sfc/appari_sfc.jpg

Joo minä tein eri vahvuusista eri autoohin, kun tuolla punaisella on tarkoitus ajaa enemmän lujaa ja sen hopian tarkoitus oli tulla vaan kruisailukäyttöön. Punaisessa ne on 43mm ja jotain 3mm seinämällä olevaa turvakaariputkia

joku about 135cm riittää per puoli, tosin enemmänkin saa menemään jos haluaa.

Ajele joku ilta kauhavalle niin saat ryömiä mun camaron alle kattoon miten ne on mulla tehty ja turistaan mukavia, grillataan ja juodaan olutta.

[rstuning]

Joo minä tein eri vahvuusista eri autoohin, kun tuolla punaisella on tarkoitus ajaa enemmän lujaa ja sen hopian tarkoitus oli tulla vaan kruisailukäyttöön. Punaisessa ne on 43mm ja jotain 3mm seinämällä olevaa turvakaariputkia

joku about 135cm riittää per puoli, tosin enemmänkin saa menemään jos haluaa.

Ajele joku ilta kauhavalle niin saat ryömiä mun camaron alle kattoon miten ne on mulla tehty ja turistaan mukavia, grillataan ja juodaan olutta.

Joo voishan tuota ajella. Oli pakko varmistaa toi koko, kun just 40 ja 50mm väliltä 2-3mm seinämällä

kattelin romukaupassa eilen, eikä millään löytyny kuin yksittäisiä pätkiä mutta kun lähdettiin

(liike meni jo kiinni) niin huomattiin (hajamielinen omistajakaan ei ennemmin muistanu), että piru

vie 42mm 3mm seinämällä olis ollu portin ulkopuolella



Pitää vissiin mennä rautasahan kanssa viikonloppuna



Ps. Pitäs saada kaikki tangot tehtyä maanantaihin mennessä, kun

sillon pitäs viedä maalarille ja ennen keskiviikkoa katsastaa (nyt torstai)

[rstuning]

Täälä juttua mun korin jäykistimistä ainakin sivuilla 5-6:

http://forum.f-bodyfinland.com/Yabbse/index.php?topic=27075.60



Voisin parit kappaleet tehdä konehuoneen poikkitukia ja wonder bareja,

jos löytyy maksavia asiakkaita ja ennenkö laitan omat kilkkeet kiinni...



[Guest GeeTA]

Oisko kenelläkään kuvaa asennetuista sub frameista 3gen ponuun. Ajattelin talven aikana touhuta moiset tuonne mutta on vielä hieman hämärän peitossa miten nuo etupäät saa parhaiten, kun on tuo katalysaattorikin paikallaan.

[Markkien]

Tuli sitten hankittua tuollaiset Alstonin SFC:t... eli ensin asennetaan nuo ja katsellaan sitten "ulkoreunaan" vaikka toiset raudat



http://www.top-downsolutions.com/product_info.php?cPath=24&products_id=90



Taidan nyt aluksi laittaa "bolt on" ja sitten myöhemmin ehkä hitsaamalla









[F350]

Talven aikana olis tarkoitus asentaa nuo tallin nurkassa odottavat hitsattavat SFC:t, niin tartteeko istuimet irroittaa, jotta saa lattiaverhoilun tarpeeksi ylös? Muita asennusvinkkejä?

[balez]

Talven aikana olis tarkoitus asentaa nuo tallin nurkassa odottavat hitsattavat SFC:t, niin tartteeko istuimet irroittaa, jotta saa lattiaverhoilun tarpeeksi ylös? Muita asennusvinkkejä?

meillä ainakin oli istuimet irti ja lattiamatot reilusti ylhäällä.. oikeestaaan se sisustan ruuvailiu oli kaikista pienin homma.. katso tarkkaan sitten apumiehen puoleinen subframen etupää ennen hitsaamista, koska ei jää liikaa pakoputkelle tilaa

[F350]

meillä ainakin oli istuimet irti ja lattiamatot reilusti ylhäällä.. oikeestaaan se sisustan ruuvailiu oli kaikista pienin homma.. katso tarkkaan sitten apumiehen puoleinen subframen etupää ennen hitsaamista, koska ei jää liikaa pakoputkelle tilaa

Hyvä vinkki , kun ajattelin vaihtaa katin paikalle vaimentimen ennen subframien asennusta. Alkaa tuo 2000 rpm:n kohdalla oleva resonanssi kyllästyttää.

[Blower]

Itelläkin homma tulossa eteen talven aikana ni kerrataas vielä: eikös auton pitänyt olla renkaiden päällä kun hitsataan?

Noi Alstonin SFC:t näyttää mielenkiintoisilta, ku ne kiinnitetään vaihteiston tuntumaan ku useasti ne menee eteen asti. Mitkä sit lienee parhaimmat

Spohnin raudat ainakin kiinnittyy eteen ja vaihteistoon...

[rstuning]

Täälä juttua mun korin jäykistimistä ainakin sivuilla 5-6:

http://forum.f-bodyfinland.com/Yabbse/index.php?topic=27075.60



Voisin parit kappaleet tehdä konehuoneen poikkitukia ja wonder bareja,

jos löytyy maksavia asiakkaita ja ennenkö laitan omat kilkkeet kiinni...



Ja sivulla 65 juttua Spohnin SFC kopioista ja takatukivarsien vahvistuksesta.

Tässä kuva subbareista

http://forum.f-bodyfinland.com/Yabbse/index.php?action=dlattach;topic=27075.0;attach=24671;image

[F350]

meillä ainakin oli istuimet irti ja lattiamatot reilusti ylhäällä.. oikeestaaan se sisustan ruuvailiu oli kaikista pienin homma.. katso tarkkaan sitten apumiehen puoleinen subframen etupää ennen hitsaamista, koska ei jää liikaa pakoputkelle tilaa

Onkos kukaan asentanut SFC:t edelin peltipakosarjojen kanssa? Oikeanpuoleinen SFC ei mahdu paikalleen, jää korin ja pakoputken väliin liian vähän tilaa . Varmaan sais olla jotain 5mm kuitenkin pelivaraa, ettei ala kolisemaan.

[balez]

Onkos kukaan asentanut SFC:t edelin peltipakosarjojen kanssa? Oikeanpuoleinen SFC ei mahdu paikalleen, jää korin ja pakoputken väliin liian vähän tilaa . Varmaan sais olla jotain 5mm kuitenkin pelivaraa, ettei ala kolisemaan.

kyllä.. joutu vähän ottaa SFC:stä laippaa pois ja "kääntämään" sivulle.. läheltä (muutaman millin rako) kyllä meni tämänkin jälkeen mutta ei ainakaan osunut ja resonoinut.

tosin riippuu mitkä sfc:t sulla on?

enää mulla ei taida olla yhtään kuvaa mutta jos fenix lukee tätä niin vois ottaa sulle kuvan ?

[F350]

kyllä.. joutu vähän ottaa SFC:stä laippaa pois ja "kääntämään" sivulle.. läheltä (muutaman millin rako) kyllä meni tämänkin jälkeen mutta ei ainakaan osunut ja resonoinut.

tosin riippuu mitkä sfc:t sulla on?

enää mulla ei taida olla yhtään kuvaa mutta jos fenix lukee tätä niin vois ottaa sulle kuvan ?

Jep, illalla tuota kattelin tarkemmin ja ei se ilman modausta mene mitenkään, pitää melkein puolet ottaa pois. Mulla on täältä foorumilta aikoinaan ostetut, joita joku silloin teki muutaman erän. Vasen puoli oli helppo laittaa, siinä meni reilu tunti. Oikealla puolella tuo laippa tulee pakoputken ja pohjan väliin, ihan lokarin takareunaan, joutuu aika ison modauksen tekemään.

[balez]

Jep, illalla tuota kattelin tarkemmin ja ei se ilman modausta mene mitenkään, pitää melkein puolet ottaa pois. Mulla on täältä foorumilta aikoinaan ostetut, joita joku silloin teki muutaman erän. Vasen puoli oli helppo laittaa, siinä meni reilu tunti. Oikealla puolella tuo laippa tulee pakoputken ja pohjan väliin, ihan lokarin takareunaan, joutuu aika ison modauksen tekemään.

sulla on samat kun mulla oli/on.. modaukseen vaan ja kiinni

[F350]

sulla on samat kun mulla oli/on.. modaukseen vaan ja kiinni

Jep, modaus tehty ja huomenna kiinni

[Hanezki]

Vieläkö joku näitä väsäilee?

[klou]

onkos aivan kuollutta tällä saralla? lenuaa tuo kori sen verta että tarttis vissii itekki tohon 3 gen vehkeeseen moiset.

[Olli_]

Mulla olisi myös tarvetta 3 koriseen.

[Juza89]

Mahtaiskohan jostain löytyä tekniset piirustukset SFC- tekemiseen 3gen Camaroon?

Ei nytt oo näin äkkiseltään osunu silmiin mistään... saishan ne nyt mitattuaki, ku ryömeis auton alle, mutt helpompaa (mukavempaa) ois valmiista mittakuvista tehä. Jostain n. 3-5mm seinämävahvuisesta neliöputkesta ois tarkotus valmistaa.



Kiitoksia vastauksista jo etukäteen.



[rstuning]

Mahtaiskohan jostain löytyä tekniset piirustukset SFC- tekemiseen 3gen Camaroon?

Ei nytt oo näin äkkiseltään osunu silmiin mistään... saishan ne nyt mitattuaki, ku ryömeis auton alle, mutt helpompaa (mukavempaa) ois valmiista mittakuvista tehä. Jostain n. 3-5mm seinämävahvuisesta neliöputkesta ois tarkotus valmistaa.



Kiitoksia vastauksista jo etukäteen.

Muistaakseni mä tein aika pitkälti silmämitalla ja kuvista päättelemällä SPOHN kopiot ja istuu täydellisesti.

Tietysti piti esisovitella paikoilleen ja muokata päät sopiviksi + laipat hitsata vasta allepäin, jonka jälkeen

pois ja jauhemaalattavaksi (voi maalata tietysti muullakin tavalla)





Täälä juttua mun korin jäykistimistä ainakin sivuilla 5-6:

    http://forum.f-bodyfinland.com/Yabbse/index.php?topic=27075.60



Ja sivulla 65 juttua Spohnin SFC kopioista ja takatukivarsien vahvistuksesta.

Tässä kuva subbareista

http://forum.f-bodyfinland.com/Yabbse/index.php?action=dlattach;topic=27075.0;attach=24671;image

[cam95]

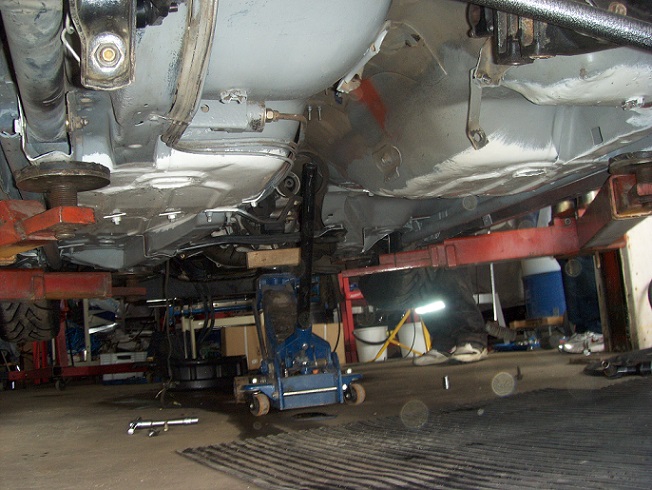

3 geniin tuet voi rakentaa ihan suorasta putkesta ja hitsaamalla kiinni. Ei varmaan kaikkein tukevimmat versiot mutta ei myöskään paina älyttömästi.

[Olli_]

Löytyisikö lisää kuvia. En oikein hahmota tuosta kuvasta.

[cam95]

Löytyisikö lisää kuvia. En oikein hahmota tuosta kuvasta.

Ei valmiina mutta otetaan

[cam95]

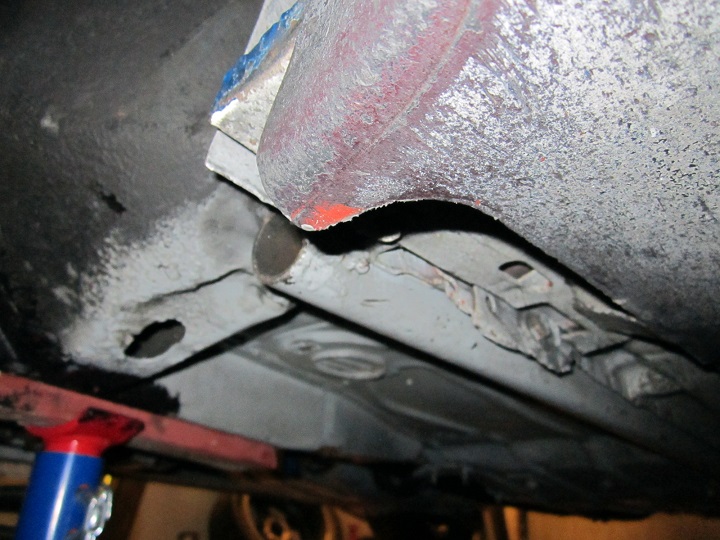

Etupään kiinnitys
